产品喷粉后出现橘皮不良原因分析及改善措施？

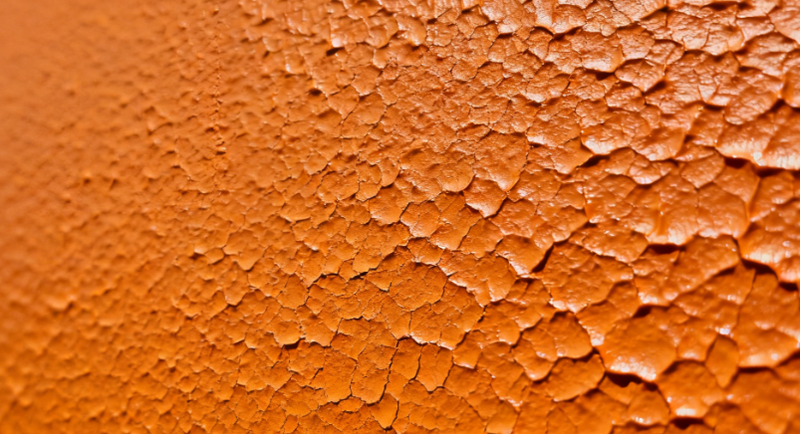

喷粉后出现“橘皮”现象是一个非常常见的涂层外观缺陷。它指的是涂层表面出现类似橘子皮的不规则波纹状纹理。

下面为您详细分析原因并提供系统的改善措施。

一、 什么是橘皮？

橘皮本质上是涂层流平不良的表现。在粉末熔融、固化过程中，涂层未能充分流动形成光滑平整的表面，而是固化成了起伏的波纹结构。这通常与涂料的流变特性（粘度变化）和固化动力学有关。

二、 原因分析

出现橘皮通常是多种因素共同作用的结果，主要可以从以下几个方面进行排查：

1. 粉末涂料本身

● 流平性差：粉末本身的配方（如树脂、固化剂、流平剂、助剂的种类和用量）决定了其基本的流平性能。流平剂不足或效果不佳是首要原因。

● 粒度分布不合理：粉末颗粒太粗或粒度分布过宽，会导致熔融时不能均匀铺展。

● 反应活性过高：粉末的固化速度过快（凝胶时间短），在涂层还没来得及充分流平时就已经开始交联固化，粘度迅速增大，导致流动停止。

● 颜料或填料含量过高：会增加熔融时的粘度，不利于流动。

2. 膜厚问题

● 膜厚过厚或过薄： 膜厚过厚：涂层内部热量传递不均，表层和底层固化速率差异大，容易导致流平不均。

○ 膜厚过薄：涂层熔融后没有足够的物料进行流动和铺展，表面张力会使其收缩成橘皮状。

3. 前处理

● 磷化膜粗糙：前处理（如磷化）后形成的结晶颗粒过粗，底材平整度差，会“复印”到粉末涂层表面。

● 表面污染：底材有油污、水分或其它杂质，影响粉末的均匀熔融和附着。

4. 喷涂工艺

● 静电压力过高：导致粉末颗粒“堆叠”过于松散，孔隙率大，熔融时容易塌陷不均。

● 出粉量不均匀：供粉气压不稳定，造成膜厚不均。

● 喷枪距离不当：枪距太近可能造成吹拂效应；太远则上粉率低，膜厚不均。

5. 固化工艺（最关键的因素之一）

● 升温速率过快：这是导致橘皮的非常常见的原因。当工件进入烘炉后，表面粉末迅速熔化，但如果升温太快，粉末表层瞬间熔融并开始交联固化，而内层还在继续熔化。这种由表及里的固化过程会严重阻碍涂层的整体流平。

● 固化温度过高/时间过长：过度固化会使流平剂失效，并加剧固化反应，缩短有效的流平时间。

● 固化温度不足：温度太低，粉末不能完全熔融和流平。

三、 系统性改善措施

解决橘皮问题需要遵循“由简到繁”的原则进行排查和调整。

1. 首选措施：优化固化工艺参数

这是最经济、最快捷的调整方式。

● 降低升温速率： 将工件在入炉前进行适当的预热（如果产线设计允许）。

○ 调整烘炉的加热区设置，避免第一温区温度过高。理想的升温曲线应有一个平缓的斜坡。

● 调整固化温度和时间： 严格按照粉末供应商提供的技术数据单（TDS）推荐的条件进行设置。

○ 在保证完全固化的前提下，适当降低固化温度或缩短时间，以延长熔融流平阶段。

● 确保炉温均匀性：定期检测烘炉各点的温度，确保工件受热均匀。

2. 调整喷涂参数

● 优化膜厚：将膜厚控制在粉末推荐的最佳范围内（通常是60-90μm）。通过实验找到流平效果最好的膜厚。

● 降低静电电压和出粉量：尝试调低静电电压和出粉气压，使粉末颗粒更紧密、均匀地吸附在工作表面。

● 保持稳定的喷枪移动：确保喷枪匀速移动，与工件保持恒定且适当的距离。

3. 检查并改善前处理

● 检查磷化液参数，确保形成细腻、均匀的磷化膜。

● 增加检查工序，确保工件表面清洁、干燥、无污染。

4. 最终手段：更换或定制粉末

如果以上所有工艺调整均无效，问题可能出在粉末本身。

● 选择高流平粉末：向供应商咨询并提供样品，要求提供流平等级更好的粉末。

● 检查粉末质量：确认粉末没有受潮、结块或过期。确保回收粉与新粉的比例合适（建议新粉:回收粉 ≥ 7:3）。

● 定制粉末：对于有特殊外观要求的产品，可以向粉末厂家提出需求，例如： 要求更长的凝胶时间（反应活性更低）。

○ 使用更高效的流平剂。

○ 调整粒度分布，使其更细更均匀。

总结与快速排查清单

当出现橘皮问题时，建议按以下顺序操作：

1. 首先确认并调整固化曲线：重点是降低升温速率和核对固化温度。这是解决大部分橘皮问题的突破口。

2. 检查并调整膜厚与喷涂参数：将膜厚调整到推荐值中位，并降低静电电压和出粉量进行测试。

3. 检查前处理质量：确认磷化膜是否均匀细腻。

4. 验证粉末质量：用同一批工件，换用一箱全新的、确认良好的高流平粉末进行测试。

5. 联系您的粉末供应商：向他们提供您的工艺参数和不良样品，请求他们的技术支持。他们是解决此类问题的专家。

通过以上系统性的分析和逐步排查，您完全可以有效改善乃至消除喷粉产品的橘皮问题，获得平整光滑的高品质涂层外观。

（本文仅供参考，若有技术问题，可咨询在线工程师）
